Większość zakładów przemysłowych zna ten problem, choć rzadko go nazywa wprost. Projektant przyjeżdża na wizję lokalną, bo plany „mogą być nieaktualne”. Remont generuje niespodziewane kolizje, bo ktoś przebił instalację trzy lata temu i nie zaktualizował rysunków. Nowy pracownik przez pierwsze tygodnie chodzi z opiekunem, bo nie ma gdzie sprawdzić jak wygląda zakład. To są realne koszty — i większość z nich można wyeliminować.
Problem który wszyscy znają, ale nikt nie liczy
Zapytaj kierownika utrzymania ruchu w zakładzie procesowym o stan dokumentacji P&ID, izometrii lub dokumentacji powykonawczej. Odpowiedź często brzmi podobnie: „mamy, ale nie wiadomo, czy jest aktualna”. Rysunki izometryczne z okresu budowy, nigdy nieaktualizowane po kolejnych modyfikacjach. Pliki CAD na dysku lokalnym jednej osoby. Skany w jakości która utrudnia odczytanie oznaczeń.
W praktyce wielu zakładów przemysłowych znaczna część dokumentacji technicznej pochodzi jeszcze z okresu budowy, rozbudowy lub poprzednich modernizacji i nie była systematycznie aktualizowana po kolejnych zmianach instalacji. Każda modyfikacja — a w aktywnym zakładzie dzieje się ich kilkanaście rocznie — potencjalnie rozjeżdża dokumentację z rzeczywistością.
Koszty tego stanu rzeczy są rzadko sumowane w jednym miejscu. Są rozproszone między działem projektowym, utrzymaniem ruchu, BHP i zakupami. Właśnie dlatego nikt ich nie liczy — i właśnie dlatego problem trwa latami.
Cztery miejsca gdzie nieaktualna dokumentacja generuje koszty
Wizje lokalne przed każdym projektem. Łączny koszt takiej wizyty — obejmujący czas projektanta, dojazd, organizację wejścia na teren zakładu, szkolenia, przepustki oraz zaangażowanie pracowników po stronie zakładu — może wynosić od kilku do kilkunastu tysięcy złotych. Przy zakładzie który realizuje kilka projektów rocznie i współpracuje z kilkoma wykonawcami, roczny koszt wizji lokalnych „po informację” jest łatwy do oszacowania — i zwykle zaskakuje gdy ktoś po raz pierwszy go policzy.
Kolizje projektowe i błędy wykonawcze. Kolizja projektowa wykryta na etapie wykonawstwa — gdy okazuje się, że nowa instalacja koliduje z istniejącą, której nie było na rysunkach — generuje koszty wielokrotnie wyższe niż ta sama zmiana wprowadzona na etapie projektu. Do kosztów bezpośrednich (przeprojektowanie, postój, demontaż) dochodzą koszty pośrednie: opóźnienie postoju remontowego, kary umowne, napięcia z wykonawcą. Doświadczeni kierownicy UR wiedzą, że „coś zawsze wychodzi na budowie”. Część tych niespodzianek jest nieunikniona. Ale część wynika wprost z tego, że projekt powstawał na podstawie nieaktualnych danych wejściowych.
Warto przy tym pamiętać, że projektowanie i wykonawstwo w zakładach procesowych jest w znacznej mierze realizowane przez firmy zewnętrzne — ryzyko kolizji i kosztów z nimi związanych jest więc często wliczone w cenę usług. Zakład który dysponuje aktualną dokumentacją i wdrożonymi procesami kontroli zmian, ma realny argument do negocjacji warunków współpracy z wykonawcami.
Niepotrzebne wejścia w strefy ryzyka. Ile razy w miesiącu pracownik lub podwykonawca wchodzi na instalację, podesty, estakady, do stref Ex lub innych obszarów podwyższonego ryzyka wyłącznie po to, żeby sprawdzić oznaczenie armatury, odczytać tabliczkę znamionową albo zmierzyć odległość między kołnierzami? W czasie postojów podobny problem dotyczy także prac w przestrzeniach zamkniętych, takich jak zbiorniki, aparaty czy kanały technologiczne. Każde takie wejście to ekspozycja na ryzyko, której często można uniknąć.
Utrata wiedzy przy rotacji pracowników. Doświadczony pracownik, który odchodzi z zakładu, zabiera ze sobą wiedzę, której często nie ma w żadnym systemie. Wie gdzie jest „ta zaślepka z 2018 roku” i dlaczego „tego zaworu się nie używa”. Gdy odejście następuje bez transferu wiedzy, zakład zaczyna od nowa — kolejne wizje lokalne, kolejne odkrywanie tego co ktoś już wiedział. W branżach z wysoką rotacją lub zbliżającą się falą emerytur to jest systemowe ryzyko operacyjne.
Od czego zacząć
Rozwiązanie nie musi być rewolucją. Zakłady które skutecznie ograniczyły koszty nieaktualnej dokumentacji, zwykle zaczynały od jednego konkretnego obszaru — strefy gdzie problem był najbardziej odczuwalny, albo gdzie planowany był kolejny postój remontowy.
Jednym z podejść do rozwiązania tego problemu jest budowa cyfrowego odwzorowania zakładu na bazie skanowania laserowego 3D oraz udostępnienie go zespołom UR, projektantom i wykonawcom przez przeglądarkę internetową. W wielu przypadkach skanowanie można wykonać podczas normalnej pracy zakładu, bez konieczności zatrzymywania procesu. Powstaje chmura punktów — cyfrowe odwzorowanie rzeczywistego stanu instalacji, często z dokładnością rzędu milimetrów — która staje się podstawą aktualnego modelu przestrzennego.
Kluczowe jest słowo „dostępny”. Dane ze skanowania mają największą wartość wtedy, gdy można z nich korzystać bez specjalistycznego oprogramowania i bez wysyłania plików mailem.

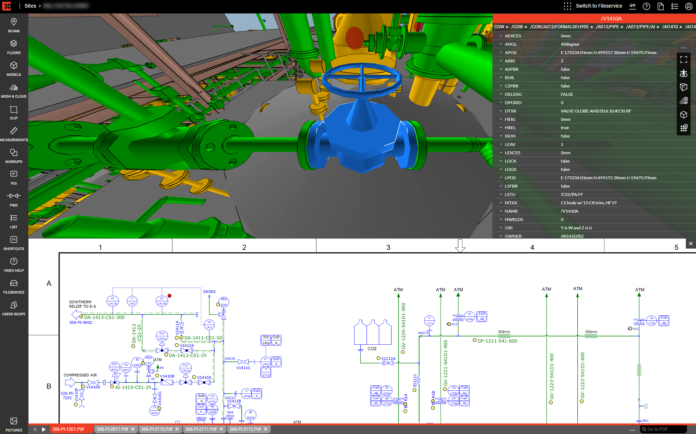

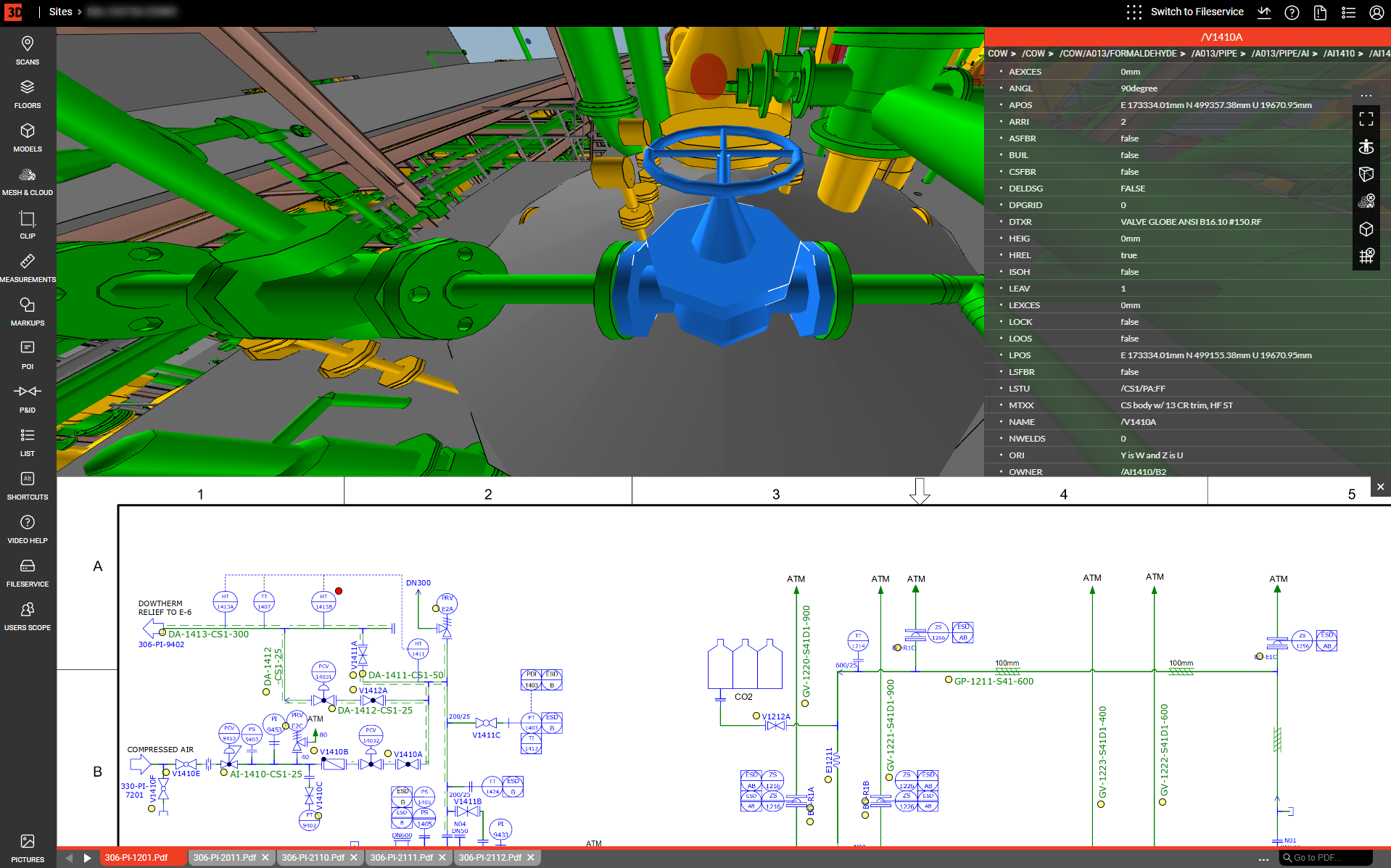

Przykładem takiego rozwiązania jest polski bliźniak cyfrowy WebPano Visual Plant — platforma typu “digital twin”, która udostępnia chmurę punktów lub model przestrzenny przez przeglądarkę, bez konieczności budowania pełnego modelu 3D. Modelowanie można ograniczyć do fragmentów instalacji które tego wymagają — kluczowych węzłów, stref planowanej przebudowy lub obszarów o największej złożoności. Reszta zakładu pozostaje dostępna jako chmura punktów, wystarczająca do przeglądania, pomiarów i planowania. To bezpośrednio przekłada się na koszt całego przedsięwzięcia — zakład płaci za modelowanie tylko tych obszarów, które faktycznie tego wymagają.
Efekt praktyczny jest natychmiastowy: projektant w biurze widzi dokładnie ten sam zakład co kierownik stojący przy instalacji. Wiele wizji lokalnych wykonywanych wyłącznie „po informację” można wówczas ograniczyć albo zastąpić pracą na aktualnym modelu.
Co ważne: dane zostają. Każdy kolejny projekt korzysta z tej samej bazy, rozszerzonej o nowe obszary i zaktualizowanej po kolejnych modyfikacjach. To inwestycja która się kumuluje — nie koszt jednorazowy.
Pytanie które warto zadać dzisiaj
Ile kosztowały wasz zakład wizje lokalne, kolizje projektowe i godziny spędzone na szukaniu informacji w nieaktualnej dokumentacji w ostatnich 12 miesiącach? Większość zakładów nie zna odpowiedzi — bo nikt nigdy tego nie zsumował.
Warto zacząć od tego pytania. Odpowiedź zwykle sama wskazuje, gdzie zacząć.
WebPano Visual Plant to platforma do wizualizacji i zarządzania dokumentacją przestrzenną zakładów przemysłowych, opracowana przez 3Deling
Więcej informacji: 3deling.com/webpano
Prezentacja wideo: WebPano Visual Plant – wprowadzenie
